DC-DC電源模塊的直流斬波是什么
來源：廣州能達電源技術有限公司 發表時間：2017-11-25 14:39:27 瀏覽數：

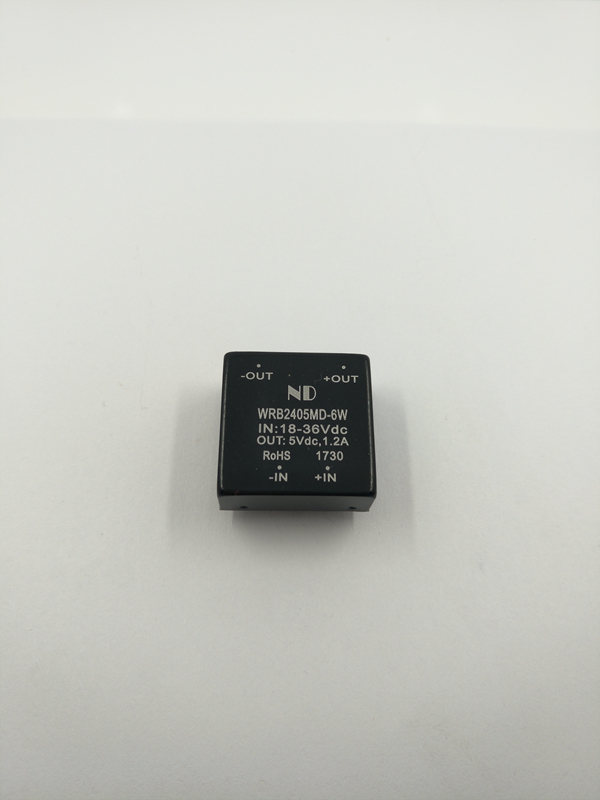

DC-DC電源模塊是將可變直流電壓轉換成固定直流電壓，也稱直流斬波器。斬波器有兩種工作方式，一種是相同的脈寬調制Ts，變噸（一般），二是調頻（
（1）降壓電路 - 降壓斬波器的平均輸出電壓U0小于輸入電壓Ui，極性相同。
（2）升壓電路 - 升壓斬波器的平均輸出電壓U0大于輸入電壓Ui，極性相同。
（3）降壓 - 升壓電路 - 降壓或升壓斬波器的平均輸出電壓U0大于或小于輸入電壓Ui，反極性，電感傳輸。
（4）Cuk電路 - 降壓或升壓斬波器，輸出平均電壓U0大于或小于輸入電壓Ui，反極性，電容傳輸。還有Sepic，Zeta電路。
上述非隔離型DC-DC轉換器電路，隔離型DC-DC轉換器具有正向電路，反激電路，半橋電路，全橋電路，推挽電路。
今天的軟開關技術在DC / DC上有了質的飛躍。由VICOR設計和制造的各種ECI軟開關DC / DC轉換器，最大輸出功率為300W，600W，800W，相應功率密度為（6.2,10,17）W / cm3，效率為（80〜90）％。 日本的TDK-Lambda公司最近推出了采用高頻開關電源模塊RM系列，開關頻率（200〜300）kHz，功率密度達到27W / cm3，采用同步整流二極管的軟開關技術， 整個電路效率提高到90％。
